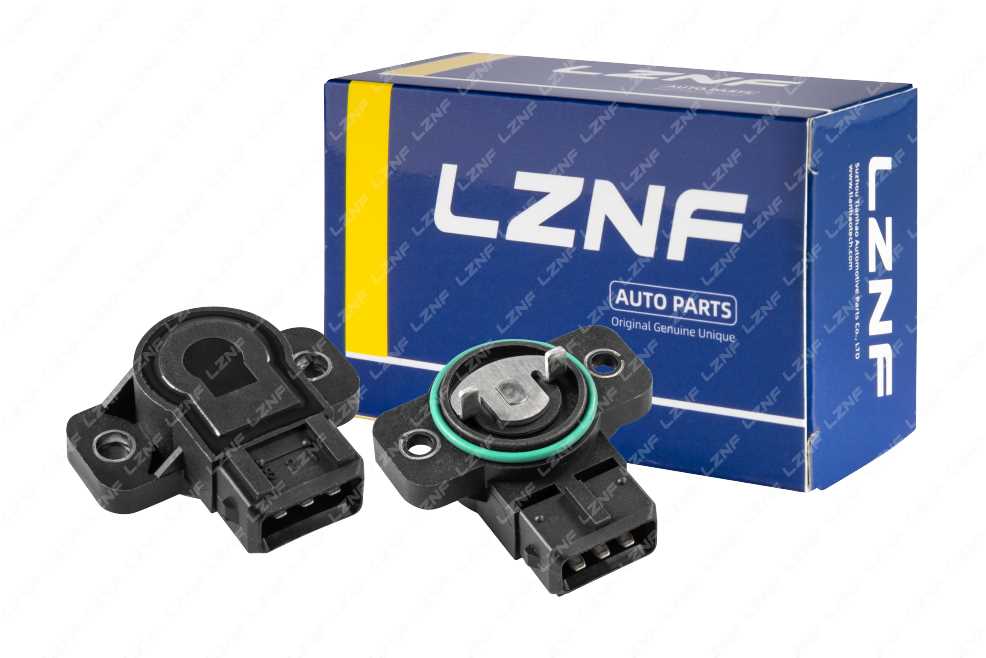

سنسور موقعیت دریچه گاز طرح زیمنسLZNF

سنسور موقعیت دریچه گاز طرح زیمنس

یکی از مهم‌ترین قطعات در سیستم مدیریت سوخت خودروهای انژکتوری، سنسور موقعیت دریچه گاز (Throttle Position Sensor یا TPS) است. این سنسور وظیفه دارد میزان باز و بسته شدن دریچه گاز را به واحد کنترل الکترونیکی (ECU) اطلاع دهد تا میزان پاشش سوخت و زمان‌بندی جرقه به بهترین شکل تنظیم شود.
در بین برندهای موجود در بازار، سنسور موقعیت دریچه گاز طرح زیمنس به دلیل کیفیت ساخت، دقت بالا و سازگاری با انواع خودروهای داخلی، جزو گزینه‌های محبوب رانندگان و تعمیرکاران محسوب می‌شود. در این مقاله قصد داریم به‌طور کامل عملکرد این سنسور، علائم خرابی، روش‌های تست، نحوه تعویض، قیمت و نکات مهم خرید را بررسی کنیم.

سنسور موقعیت دریچه گاز چیست؟

سنسور TPS قطعه‌ای کوچک اما بسیار مهم است که بر روی دریچه گاز نصب می‌شود. این سنسور در واقع یک مقاومت متغیر (پتانسیومتر) است که با تغییر زاویه دریچه گاز، ولتاژ متفاوتی به ECU ارسال می‌کند.

وظایف اصلی سنسور TPS:

• ارسال اطلاعات زاویه دریچه گاز به ECU

• کمک به تنظیم نسبت هوا و سوخت

• کنترل دور آرام موتور (Idle)

• کمک به بهبود شتاب خودرو

• کاهش مصرف سوخت

بدون عملکرد صحیح این قطعه، موتور خودرو دچار مشکلاتی نظیر ریپ زدن، افزایش مصرف سوخت و نوسان دور موتور خواهد شد.

عملکرد سنسور موقعیت دریچه گاز طرح زیمنس

وقتی راننده پدال گاز را فشار می‌دهد، دریچه گاز باز می‌شود و میزان هوای بیشتری وارد منیفولد هوا می‌گردد. سنسور TPS این تغییر زاویه را تشخیص داده و یک سیگنال الکتریکی با ولتاژ مشخص (معمولاً بین ۰.۵ تا ۵ ولت) به ECU می‌فرستد.
ECU بر اساس این داده‌ها تصمیم می‌گیرد چه مقدار سوخت تزریق کند و چه زمانی جرقه شمع‌ها زده شود.

تأثیر سنسور زیمنس بر عملکرد خودرو:

• کاهش مصرف سوخت: چون ECU دقیق‌تر سوخت‌پاشی می‌کند.

• بهبود شتاب خودرو: واکنش سریع‌تر موتور به فشار پدال گاز.

• کاهش آلایندگی: احتراق کامل‌تر مخلوط سوخت و هوا.

• افزایش عمر موتور: جلوگیری از غنی یا رقیق شدن بیش از حد مخلوط سوخت.

مزایای استفاده از سنسور زیمنس

طرح زیمنس به دلیل کیفیت و فناوری ساخت، مزایای زیادی دارد:

• طول عمر بالا در مقایسه با سنسورهای متفرقه

• دقت بالا در ارسال سیگنال

• سازگاری با ECU خودروهای داخلی مانند پژو ۴۰۵، پراید، سمند، پژو ۲۰۶ و …

• نصب آسان بدون نیاز به تغییرات سیم‌کشی

• مقاومت در برابر دما و لرزش بالا

علائم خرابی سنسور موقعیت دریچه گاز زیمنس

اگر این قطعه دچار مشکل شود، معمولاً علائم زیر مشاهده می‌شود:

• روشن شدن چراغ چک موتور روی داشبورد

• کاهش توان و شتاب خودرو

• نوسان دور موتور در حالت درجا

• افزایش مصرف سوخت

• خاموش شدن خودرو هنگام استارت سرد

• ریپ زدن موتور در هنگام حرکت

• سخت روشن شدن خودرو

دلایل خرابی سنسور TPS

چند علت رایج برای خرابی این سنسور وجود دارد:

1. گرد و غبار و آلودگی که وارد دریچه گاز می‌شود.

2. سایش داخلی مقاومت سنسور به دلیل کارکرد طولانی.

3. مشکلات سیم‌کشی و اتصالات الکتریکی.

4. استفاده از قطعات تقلبی و بی‌کیفیت به جای نمونه اصلی.

5. نوسانات شدید ولتاژ در سیستم برق خودرو.

روش‌های تست و عیب‌یابی سنسور TPS زیمنس

۱. استفاده از مولتی‌متر

• سوکت سنسور را جدا کنید.

• پراب‌های مولتی‌متر را به پایه‌های خروجی و منبع ولتاژ متصل کنید.

• ولتاژ باید متناسب با زاویه باز شدن دریچه تغییر کند.

۲. تست اهم‌متر

• مقاومت داخلی سنسور باید به‌صورت خطی تغییر کند.

• اگر مقاومت پرش داشته باشد یا ثابت بماند، سنسور خراب است.

۳. بررسی با دستگاه دیاگ

• کدهای خطای مربوط به TPS مثل P0120 ، P0122 و P0123 را بررسی کنید.

• تغییر درصد باز شدن دریچه گاز باید با فشار پدال گاز هماهنگ باشد.

آموزش تعویض سنسور دریچه گاز زیمنس

ابزارهای مورد نیاز:

• آچار ستاره‌ای یا بکس

• پیچ‌گوشتی چهارسو

• دستکش ایمنی

مراحل تعویض:

1. قطع کردن باتری خودرو برای ایمنی.

2. باز کردن سوکت برقی سنسور.

3. باز کردن پیچ‌های نگهدارنده سنسور از روی دریچه گاز.

4. نصب سنسور جدید و بستن پیچ‌ها.

5. اتصال مجدد سوکت.

6. روشن کردن خودرو و تست دور موتور.

قیمت و خرید سنسور موقعیت دریچه گاز طرح زیمنس

قیمت این سنسور بسته به خودرو و کیفیت ساخت بین ۳۵۰ تا ۸۰۰ هزار تومان در بازار ایران متغیر است (تا سال ۱۴۰۴).

نکات مهم در خرید:

• از فروشگاه‌های معتبر خرید کنید.

• به بسته‌بندی و هولوگرام دقت کنید.

• نمونه‌های تقلبی در بازار فراوان است.

• همیشه قطعه اورجینال یا طرح باکیفیت زیمنس تهیه کنید.

راهکارهای افزایش طول عمر سنسور TPS زیمنس

• سرویس دوره‌ای دریچه گاز و تمیز کردن آن.

• استفاده از فیلتر هوای باکیفیت.

• بررسی و رفع ایرادات سیستم برق خودرو.

• اجتناب از شست‌وشوی موتور با فشار آب زیاد.

پرسش‌های متداول (FAQ)

۱. عمر مفید سنسور زیمنس چقدر است؟
بین ۵۰ تا ۸۰ هزار کیلومتر کارکرد، البته با نگهداری صحیح می‌تواند بیشتر دوام بیاورد.

۲. آیا سنسور موقعیت دریچه گاز قابل تعمیر است؟
خیر، معمولاً تعمیر آن صرفه اقتصادی ندارد و باید تعویض شود.

۳. تفاوت سنسور زیمنس با سایر برندها چیست؟
کیفیت ساخت بالاتر، سیگنال دقیق‌تر و سازگاری بهتر با ECU.

۴. اگر سنسور خراب شود می‌توانم رانندگی کنم؟
بله، اما مصرف سوخت افزایش یافته و ممکن است خودرو دچار ریپ شدید شود. بهتر است سریع تعویض شود.

جمع‌بندی

سنسور موقعیت دریچه گاز طرح زیمنس یکی از مهم‌ترین قطعات سیستم سوخت‌رسانی خودرو است که با ارسال اطلاعات دقیق به ECU، نقش حیاتی در بهبود عملکرد موتور، کاهش مصرف سوخت و افزایش عمر قطعات دارد.
با توجه به علائم خرابی مشخص، تست‌های ساده و قیمت مناسب، توصیه می‌شود در صورت مشاهده مشکلات ذکرشده، سریعاً سنسور را تعویض کنید. انتخاب سنسور زیمنس یا طرح‌های معتبر آن، بهترین گزینه برای حفظ سلامت خودرو و کاهش هزینه‌های تعمیراتی است.
