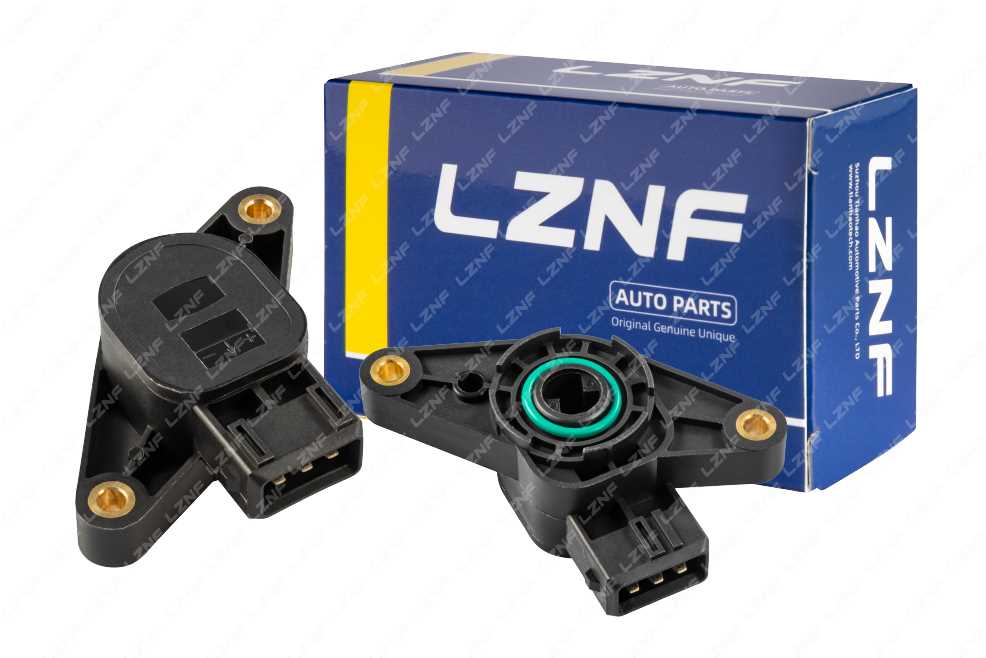

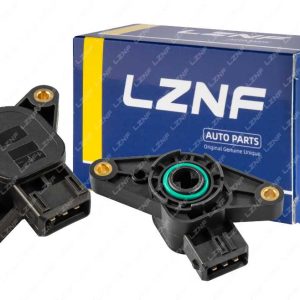

سنسور موقعیت دریچه گاز طرح سازم خرگوشیLZNF

سنسور موقعیت دریچه گاز طرح سازم خرگوشی

یکی از مهم‌ترین قطعات در سیستم سوخت‌رسانی خودروهای انژکتوری، سنسور موقعیت دریچه گاز (TPS) است. این سنسور کوچک اما کلیدی، اطلاعات مربوط به زاویه دریچه گاز را به واحد کنترل الکترونیکی خودرو (ECU) ارسال می‌کند تا میزان پاشش سوخت و زمان جرقه زنی شمع‌ها به بهترین شکل انجام شود.
در بازار ایران، علاوه بر سنسورهای طرح زیمنس، نوع دیگری از این قطعه به نام سنسور موقعیت دریچه گاز طرح سازم خرگوشی شناخته می‌شود. دلیل نام‌گذاری “خرگوشی”، شکل خاص بدنه و پایه‌های این سنسور است که شباهتی به گوش خرگوش دارد. این نوع سنسور به دلیل کیفیت ساخت و سازگاری بالا با خودروهای داخلی، جایگاه ویژه‌ای میان تعمیرکاران و رانندگان پیدا کرده است.

سنسور موقعیت دریچه گاز طرح سازم خرگوشی چیست؟

TPS طرح خرگوشی یک پتانسیومتر متغیر است که با تغییر موقعیت دریچه گاز، مقدار ولتاژ متفاوتی تولید و به ECU ارسال می‌کند. این سنسور در حقیقت پل ارتباطی میان حرکت پدال گاز و مغز الکترونیکی خودرو است.

وظایف سنسور TPS خرگوشی:

• ارسال سیگنال لحظه‌ای زاویه دریچه گاز

• کمک به تنظیم سوخت و هوا در موتور

• کنترل عملکرد دور آرام (Idle)

• بهبود شتاب خودرو

• کاهش مصرف سوخت و آلایندگی

تفاوت سنسور سازم خرگوشی با سایر مدل‌ها

• طراحی متفاوت و محکم‌تر نسبت به مدل‌های ساده

• دوام و مقاومت بیشتر در برابر لرزش و دمای بالا

• دقت بالاتر در ارسال سیگنال به ECU

• سازگاری با بسیاری از خودروهای داخلی مانند پراید، پژو ۴۰۵، سمند و پژو ۲۰۶

• نصب آسان بدون تغییر در سیم‌کشی

عملکرد سنسور موقعیت دریچه گاز خرگوشی

با فشار دادن پدال گاز توسط راننده، دریچه گاز باز می‌شود. سنسور خرگوشی این تغییر را تشخیص داده و متناسب با زاویه باز شدن، ولتاژ بین ۰.۵ تا ۵ ولت به ECU می‌فرستد. ECU نیز بر اساس این سیگنال، مقدار سوخت تزریقی و زمان جرقه شمع‌ها را تنظیم می‌کند.

تأثیرات مثبت عملکرد صحیح سنسور خرگوشی:

• کاهش مصرف سوخت

• افزایش شتاب خودرو

• احتراق کامل‌تر و کاهش آلایندگی

• جلوگیری از نوسان دور موتور

• افزایش عمر موتور

علائم خرابی سنسور موقعیت دریچه گاز خرگوشی

در صورت خرابی این سنسور، خودرو علائم زیر را نشان می‌دهد:

• روشن شدن چراغ چک موتور

• کاهش قدرت و کشش خودرو

• افزایش مصرف سوخت

• نوسان دور موتور در حالت درجا

• خاموش شدن ناگهانی خودرو

• ریپ زدن در هنگام حرکت

• سخت روشن شدن در هوای سرد

دلایل خرابی سنسور TPS خرگوشی

• ورود گرد و غبار و آلودگی به دریچه گاز

• استهلاک ناشی از کارکرد طولانی

• خرابی سیم‌کشی یا اتصالات برقی

• استفاده از سنسور تقلبی یا بی‌کیفیت

• نوسانات شدید برق خودرو

روش‌های تست و عیب‌یابی سنسور خرگوشی

۱. تست با مولتی‌متر

• سوکت سنسور را جدا کنید.

• پراب‌ها را به پایه‌های خروجی و زمین متصل کنید.

• تغییر ولتاژ باید متناسب با باز و بسته شدن دریچه گاز باشد.

۲. تست مقاومت با اهم‌متر

• مقاومت داخلی سنسور باید به‌صورت خطی تغییر کند.

• پرش یا ثابت ماندن مقاومت نشانه خرابی است.

۳. دیاگ خودرو

• با دستگاه دیاگ می‌توان وضعیت باز و بسته شدن دریچه گاز را در لحظه مشاهده کرد.

• خطاهای رایج مربوط به TPS شامل P0120، P0122 و P0123 است.

آموزش تعویض سنسور TPS خرگوشی

ابزارهای لازم:

• پیچ‌گوشتی چهارسو

• آچار بکس مناسب

• دستکش ایمنی

مراحل تعویض:

1. باتری خودرو را جدا کنید.

2. سوکت برقی سنسور را باز کنید.

3. پیچ‌های نگهدارنده را باز کرده و سنسور معیوب را خارج کنید.

4. سنسور جدید خرگوشی را جایگزین کنید.

5. پیچ‌ها را محکم ببندید.

6. سوکت برقی را وصل کرده و خودرو را روشن کنید.

7. عملکرد خودرو را در حالت درجا و حرکت بررسی کنید.

قیمت و خرید سنسور موقعیت دریچه گاز خرگوشی

قیمت این سنسور بسته به نوع خودرو و برند تولیدکننده بین ۴۵۰ هزار تا ۹۰۰ هزار تومان در بازار (۱۴۰۴) متغیر است.

نکات مهم در خرید

سنسور موقعیت دریچه گاز:

• خرید از فروشگاه‌های معتبر

• توجه به بسته‌بندی و هولوگرام

• پرهیز از خرید سنسورهای تقلبی و بی‌کیفیت

• اطمینان از سازگاری قطعه با مدل خودرو

روش‌های افزایش عمر سنسور خرگوشی

• سرویس دوره‌ای دریچه گاز

• استفاده از فیلتر هوای باکیفیت

• جلوگیری از ورود رطوبت به سنسور

• بررسی دوره‌ای سیستم برق خودرو

پرسش‌های متداول (FAQ)

۱. چرا به این سنسور خرگوشی می‌گویند؟
به دلیل شکل ظاهری پایه‌ها و بدنه که شبیه گوش‌های خرگوش است.

۲. عمر مفید سنسور خرگوشی چقدر است؟
معمولاً بین ۶۰ تا ۹۰ هزار کیلومتر بسته به شرایط نگهداری.

۳. آیا سنسور TPS خرگوشی قابل تعمیر است؟
خیر، این سنسور باید تعویض شود.

۴. آیا استفاده از سنسور تقلبی آسیب می‌زند؟
بله، باعث افزایش مصرف سوخت، افت شتاب و حتی آسیب به ECU می‌شود.

جمع‌بندی

سنسور موقعیت دریچه گاز طرح سازم خرگوشی یکی از قطعات کلیدی در خودروهای انژکتوری است که با ارسال اطلاعات دقیق به ECU، نقش مهمی در تنظیم سوخت، بهبود شتاب و کاهش مصرف دارد.
این سنسور به دلیل طراحی ویژه و دوام بالا، گزینه‌ای مناسب برای خودروهای داخلی محسوب می‌شود. توصیه می‌شود در صورت بروز علائم خرابی، بلافاصله اقدام به تعویض با نمونه اصلی یا باکیفیت کنید تا از مشکلات بزرگ‌تر در سیستم سوخت‌رسانی جلوگیری شود.

برای دیدن محصولات بیشتر، حتماً به فروشگاه مارکوپولو سر بزنید و از محصولات متنوع ما دیدن کنید.
